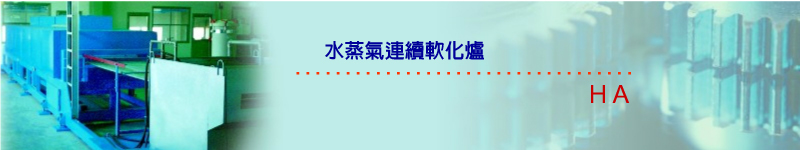

| ＊ 水蒸氣連續軟化爐 (HA) |
|
|
| ↘
特點： |
| |
適用線材：各種銅線或銅包鋼線。 |
| ↘
特性： |
| |
以水蒸氣作為銅線或銅包鋼線的保護性氣體。 |
| |
|
|
| |
|
| |
|
|
|
| ↘
電源電壓： |
| |
依客戶要求設計。 |
| ↘
溫度控制： |
| |
700℃
∼
1100℃。 |
| ↘
保護氣體： |
| |
水蒸氣 |
| ↘
加熱方式： |
| |
電熱線。 |
| ↘
溫度及電源控制： |
| |
1.
溫度ＰＩＤ自動演算 |
| |
2.
Ｒ ＴＹＰＥ單點測溫及控制。 |
| |
3.
超溫警報。 |
| |
4.
日本ＲＫＣ溫度錶。 |
| |
5.
豪華落地型控制箱。 |
| |
6.
短路保護。 |
| |
7.
ＳＣＲ無段調節控制，０∼１００％電力輸出調整。 |
| |
8.
電熱線斷時，警報自動會響。 |
| |
9.
輸出電壓，電流監視。 |
| ↘
爐體構造： |
| |
1.
加熱區： |
| |
|
A.
構造：鐵板外體，型鋼結構。 |
| |
|
B.
爐管材料：310S。 |
| |
|
C.
爐管最大溫度：1150℃ |
| |
|
D.
保溫磚 |
| |
|
E.
斷熱磚 |
| |
|
F.
保溫板：耐熱1400℃ |
| |
|
G.
保溫板：耐熱1260℃ |
| |
|
H.
保溫棉：耐熱1300℃ |
| |
2.
冷卻區： |
| |
|
A.
冷卻槽構造：外體材料→不銹鋼板304#。
|
| |
|
B.
冷卻管：不銹鋼管304#。 |
| |
|
C.
爐管與冷卻管氨氣入口管使用SUS軟管。 |
 |
| |
|
................................................................................................................................................ |
| ↘
規格表： |
|
型號
|
適用線徑
|
管徑
|
管數
|
加熱爐高度
|
加熱爐長度
|
冷卻爐長度 |
總長度
|
全寬 |
最大功率
|
| HA8M-20 |
ø5.0~ø1.6 |
PT1" |
20 |
1600 |
8300 |
5500 |
14500 |
1850 |
180 |
HA6M-24 |
ø1.6~ø0.6 |
PT3/4" |
24 |
1600 |
6300 |
5000 |
12000 |
1850 |
120 |
HA4M-40 |
ø0.5~ø0.15 |
PT3/8" |
40 |
1600 |
4300 |
3000 |
8000 |
1850 |
90 |
HA3M-50 |
ø0.15~ø0.08 |
PT1/8" |
50 |
1600 |
3000 |
2500 |
6000 |
1850 |
42 |
|
| 註：型號以外的規格尺寸依客戶需求設計。 |
|
| |
| |
| |
| ................................................................................................................................................... |
